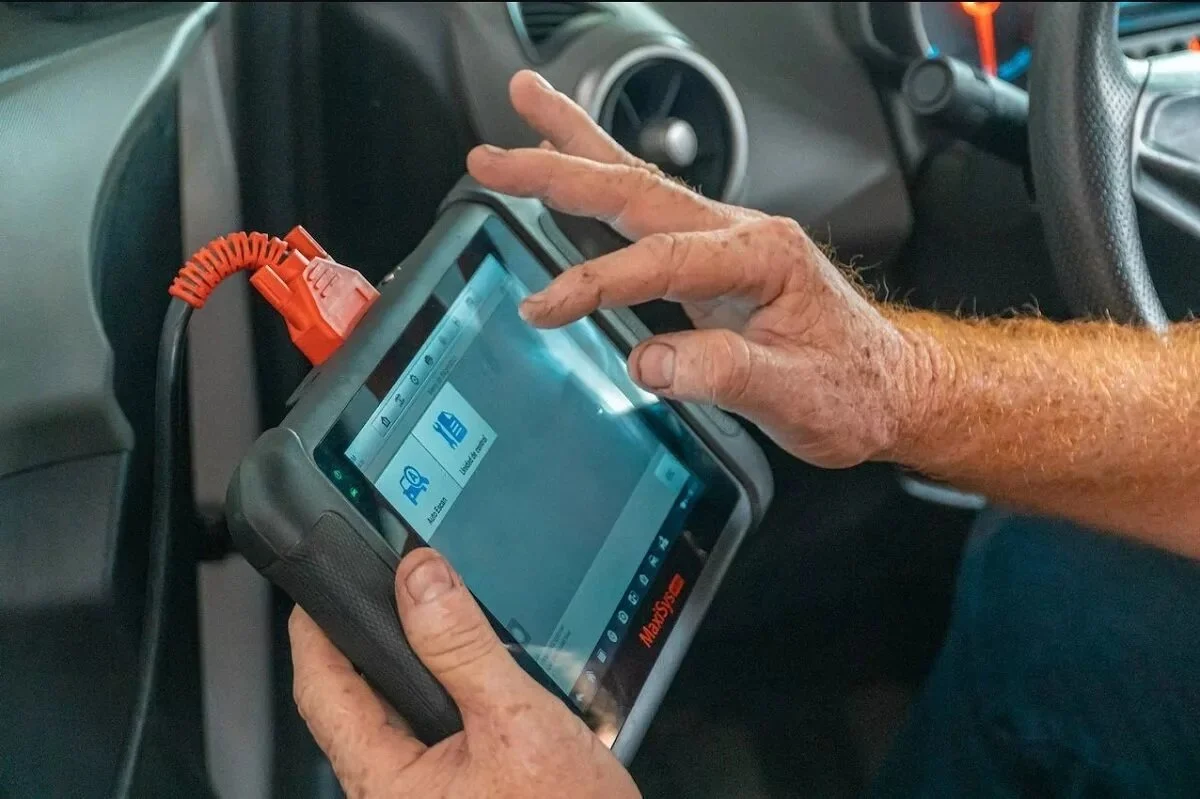

انواع دستگاه دیاگ خودرو_ معرفی دسته بندی ها و کاربردهای مختلف

در عصر خودروهای مدرن و پیچیده دیگر نمی توان به روش های سنتی برای عیب یابی و تعمیرات اتکا کرد. سیستم های الکترونیکی پیشرفته و شبکه های درهم تنیده ارتباطی تشخیص مشکلات خودرو را بدون ابزارهای تخصصی تقریباً غیرممکن ساخته اند. دستگاه دیاگ خودرو که به عنوان اسکنر خودرو یا ابزار عیب یابی نیز شناخته می شود در این میان نقشی حیاتی ایفا می کند. این دستگاه ها با اتصال به سیستم کامپیوتری خودرو (ECU) اطلاعات ارزشمندی را در مورد عملکرد بخش های مختلف ارائه می دهند و به مکانیک ها و مالکان خودرو کمک می کنند تا به سرعت و دقت مشکلات را شناسایی و رفع کنند.

انواع دستگاه دیاگ خودرو_ معرفی دسته بندی ها و کاربردهای مختلف

زمینه های عملکرد دستگاه دیاگ خودرو

دستگاه های دیاگ خودرو بر اساس استانداردهای بین المللی مانند OBD-II (On-Board Diagnostics II) عمل می کنند. استاندارد OBD-II که از اواسط دهه ۱۹۹۰ میلادی به بعد در اکثر خودروهای سواری به کار گرفته شد یک زبان مشترک برای ارتباط بین دستگاه دیاگ و سیستم کامپیوتری خودرو ایجاد کرد. این استاندارد یک پورت اتصال استاندارد (معمولاً ۱۶ پین) در خودرو تعبیه می کند که دستگاه دیاگ از طریق آن به ECU متصل می شود.

وظیفه اصلی دستگاه دیاگ خواندن کدهای خطا (DTCs – Diagnostic Trouble Codes) است. این کدها توسط ECU خودرو در هنگام شناسایی مشکلات در سیستم های مختلف مانند موتور گیربکس ترمز ABS کیسه هوا و غیره ثبت می شوند. هر کد خطا به یک مشکل خاص اشاره دارد و به تکنسین کمک می کند تا محدوده عیب را مشخص کند. علاوه بر خواندن کد خطا دستگاه های دیاگ پیشرفته تر قابلیت های دیگری نیز دارند از جمله :

  • پاک کردن کدهای خطا : پس از رفع مشکل دستگاه دیاگ می تواند کدهای خطا را از حافظه ECU پاک کند.
  • نمایش پارامترهای زنده (Live Data) : این قابلیت به کاربر امکان می دهد تا اطلاعات سنسورها و عملگرهای مختلف خودرو را به صورت لحظه ای مشاهده کند. پارامترهایی مانند دور موتور دمای آب رادیاتور فشار روغن ولتاژ سنسور اکسیژن و غیره از طریق این قابلیت قابل دسترسی هستند.
  • تست عملگرها (Actuator Tests) : دستگاه های دیاگ پیشرفته می توانند عملگرهای مختلف خودرو مانند فن رادیاتور پمپ بنزین انژکتورها و غیره را به صورت جداگانه تست کنند تا از عملکرد صحیح آن ها اطمینان حاصل شود.
  • برنامه ریزی و کدینگ ECU : برخی از دستگاه های دیاگ حرفه ای قابلیت برنامه ریزی و کدینگ ECU را دارند. این قابلیت برای مواردی مانند تعویض ECU به روزرسانی نرم افزار ECU و فعال سازی آپشن های جدید خودرو کاربرد دارد.
  • بازنشانی سرویس (Service Reset) : پس از انجام سرویس های دوره ای خودرو مانند تعویض روغن و فیلترها دستگاه دیاگ می تواند چراغ سرویس را خاموش کند و سرویس بعدی را تنظیم کند.
  • کالیبراسیون سیستم ها : برخی از سیستم های خودرو مانند سیستم فرمان برقی سیستم ترمز و سیستم تعلیق نیاز به کالیبراسیون دارند. دستگاه های دیاگ پیشرفته می توانند این فرآیند کالیبراسیون را انجام دهند.

انواع دستگاه دیاگ خودرو_ معرفی دسته بندی ها و کاربردهای مختلف

دسته بندی انواع دستگاه دیاگ خودرو

دستگاه های دیاگ خودرو را می توان بر اساس سطح عملکرد قابلیت ها و نوع کاربری به دسته های مختلفی تقسیم کرد :

  • اسکنرهای OBD-II ساده (Basic OBD-II Scanners) :

    این دسته از اسکنرها ابتدایی ترین نوع دستگاه های دیاگ هستند و معمولاً فقط قابلیت خواندن و پاک کردن کدهای خطای موتور را دارند. قیمت این اسکنرها پایین است و برای استفاده خانگی و عیب یابی های اولیه مناسب هستند. مزیت اصلی آن ها قیمت ارزان و سهولت استفاده است. محدودیت آن ها عدم پشتیبانی از سیستم های دیگر خودرو و قابلیت های پیشرفته تر است.

  • اسکنرهای OBD-II پیشرفته (Enhanced OBD-II Scanners) :

    این دسته از اسکنرها علاوه بر قابلیت های اسکنرهای ساده امکانات بیشتری مانند نمایش پارامترهای زنده تست عملگرها و پشتیبانی از سیستم های غیر موتوری (مانند ABS و کیسه هوا) را نیز ارائه می دهند. این اسکنرها برای مکانیک های مبتدی و کارگاه های کوچک مناسب هستند. مزیت این اسکنرها قابلیت های بیشتر نسبت به اسکنرهای ساده و قیمت مناسب تر نسبت به اسکنرهای حرفه ای است. محدودیت آن ها عدم دسترسی به قابلیت های پیشرفته تر مانند برنامه ریزی ECU است.

  • دستگاه های دیاگ حرفه ای (Professional Diagnostic Tools) :

    این دسته از دستگاه ها پیشرفته ترین و کامل ترین نوع دستگاه های دیاگ هستند. آن ها تمامی قابلیت های اسکنرهای پیشرفته را دارند و علاوه بر آن امکانات تخصصی تری مانند برنامه ریزی و کدینگ ECU کالیبراسیون سیستم ها تست های پیشرفته و پشتیبانی از پروتکل های ارتباطی مختلف خودروها را نیز ارائه می دهند. این دستگاه ها برای کارگاه های تعمیرات تخصصی نمایندگی های خودرو و تکنسین های حرفه ای مناسب هستند. مزیت این دستگاه ها قابلیت های بسیار گسترده و جامع برای عیب یابی و تعمیرات تخصصی است. محدودیت آن ها قیمت بالا و پیچیدگی استفاده است که نیاز به آموزش و تجربه دارد.

  • دستگاه های دیاگ مبتنی بر تلفن همراه (Mobile/App-Based Diagnostic Tools) :

    این دسته از دستگاه ها از یک آداپتور OBD-II بلوتوثی یا وای فای و یک اپلیکیشن موبایل تشکیل شده اند. آداپتور به پورت OBD-II خودرو متصل می شود و اطلاعات را از طریق بلوتوث یا وای فای به تلفن همراه منتقل می کند. این دستگاه ها به دلیل قیمت پایین سهولت استفاده و قابلیت حمل بالا برای استفاده شخصی و عیب یابی های ساده بسیار محبوب شده اند. مزیت آن ها قیمت ارزان سهولت استفاده و قابلیت حمل است. محدودیت آن ها معمولاً قابلیت های محدودتر نسبت به اسکنرهای اختصاصی و نگرانی های امنیتی در مورد اپلیکیشن های غیر معتبر است.

  • دستگاه های دیاگ تخصصی برند (OEM Diagnostic Tools) :

    این دسته از دستگاه ها توسط شرکت های خودروسازی برای عیب یابی و تعمیرات تخصصی خودروهای همان برند طراحی و تولید می شوند. این دستگاه ها معمولاً کامل ترین و دقیق ترین ابزارهای عیب یابی برای خودروهای آن برند هستند و دسترسی کامل به تمامی سیستم ها و قابلیت های خودرو را فراهم می کنند. مزیت آن ها سازگاری کامل و دسترسی به تمامی قابلیت های خودروهای یک برند خاص است. محدودیت آن ها قیمت بسیار بالا و محدودیت استفاده فقط برای خودروهای یک برند است.
    دستگاه دیاگ موتور سیکلت carmachine.ir/product/negarkhodro-motorcycle-diagnostic-programming-device

  • دستگاه های پروگرامر ECU (ECU Programmers/Diagnostic Tools) :

    این دستگاه ها ابزارهای تخصصی برای برنامه ریزی مجدد و تغییر نرم افزار ECU خودرو هستند. این دستگاه ها معمولاً توسط تیونینگ کارها و متخصصان ECU برای افزایش توان موتور تغییر تنظیمات ECU و رفع مشکلات نرم افزاری ECU استفاده می شوند. مزیت آن ها قابلیت های تخصصی برای تغییر و تنظیم نرم افزار ECU است. محدودیت آن ها پیچیدگی استفاده نیاز به دانش تخصصی در زمینه ECU و ریسک آسیب رساندن به ECU در صورت استفاده نادرست است.

  • دستگاه های دیاگ خودروهای سنگین (Heavy-Duty Vehicle Diagnostic Tools) :

    این دسته از دستگاه ها برای عیب یابی خودروهای سنگین مانند کامیون ها اتوبوس ها و ماشین آلات راه سازی طراحی شده اند. این دستگاه ها از پروتکل های ارتباطی خاص خودروهای سنگین مانند J۱۹۳۹ و J۱۷۰۸ پشتیبانی می کنند و قابلیت های عیب یابی سیستم های پیچیده این خودروها را فراهم می کنند. مزیت آن ها پشتیبانی از پروتکل ها و سیستم های خاص خودروهای سنگین است. محدودیت آن ها قیمت بالا و پیچیدگی استفاده است که نیاز به تخصص در زمینه خودروهای سنگین دارد.

  • دستگاه های دیاگ موتورسیکلت (Motorcycle Diagnostic Tools) :

    این دستگاه ها برای عیب یابی موتورسیکلت ها و سایر وسایل نقلیه موتوری مانند اسکوترها و ATVها طراحی شده اند. این دستگاه ها از پروتکل های ارتباطی خاص موتورسیکلت ها پشتیبانی می کنند و قابلیت های عیب یابی سیستم های انژکتور ABS و سایر سیستم های الکترونیکی موتورسیکلت ها را ارائه می دهند. مزیت آن ها طراحی تخصصی برای موتورسیکلت ها و قابلیت عیب یابی سیستم های خاص آن ها است. محدودیت آن ها تنوع کمتر مدل ها و برندها نسبت به دستگاه های دیاگ خودروهای سواری است.

  • دستگاه های دیاگ خودروهای هیبریدی و الکتریکی (Hybrid and Electric Vehicle Diagnostic Tools) :

    این دسته از دستگاه ها برای عیب یابی خودروهای هیبریدی و الکتریکی طراحی شده اند. این خودروها سیستم های الکترونیکی و برقی بسیار پیچیده ای دارند و نیاز به دستگاه های دیاگ تخصصی با قابلیت های ویژه برای عیب یابی سیستم های ولتاژ بالا باتری های HV موتورهای الکتریکی و اینورترها دارند. مزیت آن ها قابلیت عیب یابی سیستم های خاص خودروهای هیبریدی و الکتریکی است. محدودیت آن ها قیمت بالا و پیچیدگی استفاده به دلیل تکنولوژی نوین این خودروها است.

کاربردهای دستگاه دیاگ خودرو

دستگاه های دیاگ خودرو کاربردهای گسترده ای در زمینه های مختلف دارند :

  • عیب یابی و تعمیرات :

    مهم ترین کاربرد دستگاه دیاگ شناسایی و رفع مشکلات فنی خودرو است. با استفاده از دستگاه دیاگ می توان به سرعت و دقت کدهای خطا را خواند پارامترهای زنده را بررسی کرد و تست های لازم را انجام داد تا علت مشکل مشخص شود و تعمیرات به صورت مؤثر انجام گیرد.

  • سرویس و نگهداری :

    دستگاه دیاگ می تواند در انجام سرویس های دوره ای خودرو نیز کمک کند. به عنوان مثال می توان از آن برای بازنشانی چراغ سرویس کالیبراسیون سیستم ها و بررسی سلامت کلی سیستم های خودرو استفاده کرد.

  • بازرسی فنی خودرو :

    در مراکز معاینه فنی خودرو دستگاه دیاگ برای بررسی عملکرد سیستم های آلایندگی و ایمنی خودرو استفاده می شود. این کار به اطمینان از سلامت خودرو و کاهش آلودگی هوا کمک می کند.

  • تیونینگ و بهینه سازی :

    تیونینگ کارها از دستگاه های پروگرامر ECU برای تغییر تنظیمات نرم افزاری ECU و افزایش توان موتور خودرو استفاده می کنند.

  • آموزش و تحقیق :

    دستگاه های دیاگ در آموزش مکانیک های خودرو و تحقیقات در زمینه سیستم های خودرو کاربرد دارند.

مزایا و معایب استفاده از دستگاه دیاگ خودرو

مزایا :

  • سرعت و دقت در عیب یابی : دستگاه دیاگ به مکانیک ها کمک می کند تا به سرعت و دقت بیشتری مشکلات خودرو را شناسایی کنند در نتیجه زمان تعمیرات کاهش می یابد.
  • کاهش هزینه های تعمیرات : با تشخیص دقیق مشکل از تعویض قطعات غیرضروری جلوگیری می شود و هزینه های تعمیرات کاهش می یابد.
  • افزایش ایمنی خودرو : با عیب یابی و رفع مشکلات فنی ایمنی خودرو افزایش می یابد و احتمال بروز حوادث کاهش می یابد.
  • بهبود عملکرد خودرو : با بهینه سازی تنظیمات ECU و رفع مشکلات فنی عملکرد خودرو بهبود می یابد و مصرف سوخت کاهش می یابد.

معایب :

  • هزینه خرید دستگاه : دستگاه های دیاگ حرفه ای قیمت بالایی دارند و ممکن است برای کارگاه های کوچک و مالکان خودرو هزینه قابل توجهی باشد.
  • نیاز به آموزش و تخصص : استفاده از دستگاه های دیاگ پیشرفته نیاز به آموزش و تخصص دارد و ممکن است برای افراد غیر متخصص دشوار باشد.
  • وابستگی به تکنولوژی : تعمیرات خودرو به طور فزاینده ای به دستگاه های دیاگ وابسته شده است و در صورت نبود دستگاه دیاگ مناسب عیب یابی و تعمیرات ممکن است با مشکل مواجه شود.
  • مسائل امنیتی : دستگاه های دیاگ مبتنی بر تلفن همراه ممکن است دارای مسائل امنیتی باشند و اطلاعات خودرو را در معرض خطر قرار دهند.

نتیجه گیری

دستگاه های دیاگ خودرو ابزاری ضروری و حیاتی برای عیب یابی تعمیرات و نگهداری خودروهای مدرن هستند. تنوع گسترده ای از دستگاه های دیاگ با قابلیت ها و قیمت های مختلف در بازار موجود است که انتخاب دستگاه مناسب به نیازها و بودجه کاربر بستگی دارد. از اسکنرهای OBD-II ساده برای استفاده خانگی تا دستگاه های دیاگ حرفه ای برای کارگاه های تخصصی هر نوع دستگاه دیاگ کاربرد خاص خود را دارد. با پیشرفت روزافزون تکنولوژی خودرو اهمیت دستگاه های دیاگ نیز بیشتر خواهد شد و استفاده از آن ها برای حفظ سلامت و عملکرد بهینه خودروها ضروری خواهد بود.

پرسش و پاسخ متداول کاربران

۱. چه نوع دستگاه دیاگ برای استفاده شخصی در منزل مناسب است؟

برای استفاده شخصی و عیب یابی های اولیه در منزل یک اسکنر OBD-II ساده یا یک دستگاه دیاگ مبتنی بر تلفن همراه می تواند گزینه مناسبی باشد. این دستگاه ها قیمت پایینی دارند و استفاده از آن ها آسان است. برای کارهای تخصصی تر مراجعه به یک مکانیک متخصص توصیه می شود.

۲. چگونه کدهای خطای خوانده شده توسط دستگاه دیاگ را تفسیر کنیم؟

هر کد خطا (DTC) یک کد استاندارد است که معنای خاصی دارد. می توانید با جستجوی کد خطا در اینترنت یا مراجعه به دفترچه راهنمای دستگاه دیاگ معنای آن را پیدا کنید. وب سایت ها و اپلیکیشن های متعددی نیز برای تفسیر کدهای خطا وجود دارند. همچنین درک پارامترهای زنده و تست عملگرها نیازمند دانش فنی بیشتر است و ممکن است نیاز به مراجعه به منابع تخصصی باشد.

۳. آیا استفاده از دستگاه دیاگ به گارانتی خودرو آسیب می رساند؟

استفاده از دستگاه دیاگ برای خواندن کدهای خطا و بررسی پارامترهای زنده معمولاً به گارانتی خودرو آسیب نمی رساند. اما انجام تغییرات در نرم افزار ECU یا دستکاری سیستم های خودرو با استفاده از دستگاه دیاگ ممکن است گارانتی خودرو را باطل کند. برای انجام تعمیرات و تغییرات اساسی همیشه به نمایندگی مجاز خودرو مراجعه کنید تا از حفظ گارانتی خودرو اطمینان حاصل کنید.
